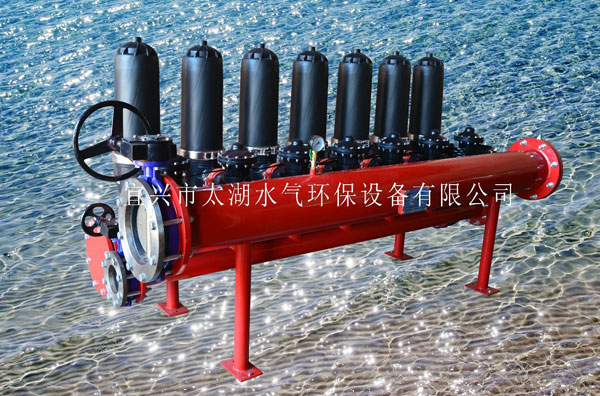

盤式過濾器
點擊數:2128次 添加時間:2017/6/6 [打印] [返回] [收藏]



一、產品簡介

    盤式過濾芯是由一組兩面帶溝槽的盤片組成,溝槽棱邊形成的交叉點可以把水中懸浮物及固體物截留,由于同時具有了表面攔截和深度凝聚的作用,大大提高了過濾效果。

    盤式過濾器具有高效反洗、全自動連續運行、自耗水低、占地面積小、運行可靠的特點,過濾器系統的反洗過程輪流交替進行,工作、反洗狀態之間自動切換,可確保連續出水,系統壓損小,因此盤式過濾器的技術優勢十分明顯。


二、工作原理

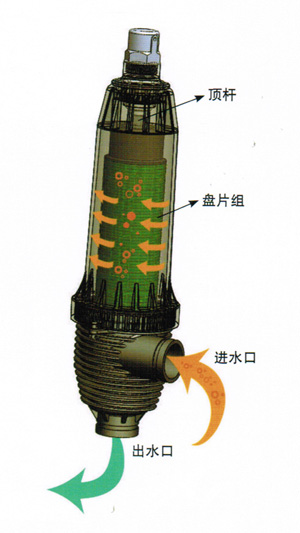

1.工作狀態

    來水從側部的進水口沿切線進入過濾單元,腔內來水壓力驅動外殼上部的隔膜裝置,并帶動頂桿下壓盤片組,盤片組被壓緊形成致密過濾芯,水中雜志被濾芯攔截后,出水經由濾芯中心部位的鴨嘴閥至下部的出水口。

    由于隔膜下壓,外殼上部的紅色指示帽落入槽內。

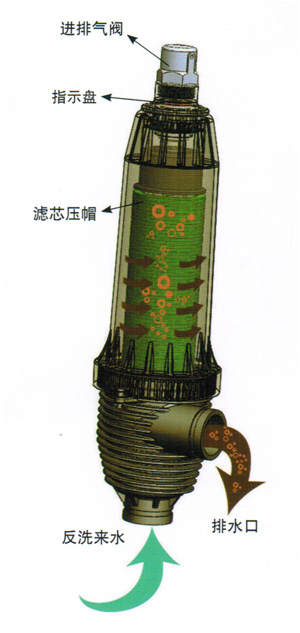

2.反洗狀態

    過濾單元反洗時,側部進水口成為排水口,隔膜裝置也就失去了先前的下壓力,此時反洗來水從下部的出水口進入,由于鴨嘴閥的作用,反洗水只能經由四根帶有噴嘴的導管向上頂開濾芯壓帽和隔膜裝置,松開盤片組,同時沿切線噴射出,使盤片旋轉,盤上截留的固體物被沖洗除去。

    由于隔膜裝置被頂起,帶動外殼上部的紅色指示帽被頂出,在外部很容易看到并判斷內部濾芯的狀況。

    反洗時,上部的自動進排氣閥會自動打開,空氣可以進入腔體內,有助于提高噴射清洗效果。


三、過濾單元技術參數
接口:進水口3”卡接口   出水口3”卡接口
外形尺寸(mm):JY3單元  外殼大圓:Φ230   單元高:855   ****寬:265
                               JY2單元  外殼大圓:Φ230   單元高:701   ****寬:265
單元凈重:JY3單元:9.4Kg
                 JY2單元:8.1Kg
材質:高性能增強工程塑料成型制造
可選過濾盤片:綠色50μ、紅色100μ、黃色200μ
工作壓力:0.2~0.8MPa
反洗壓力:0.15~0.8MPa


四、設計選型
1.原水水質分類:
A:優良水質:城市自來水,從穩定的含水層抽取的井水;
B:一般水質:循環冷卻水,經沉淀處理過的地面水,經過有效沉積完全生物處理過的排水;
C:較差水質:從水質很差的含水層抽取的地下水,經過有效沉淀,但未經或經很少的生物處理的排水,有微生物大量繁殖的地面水;
D:很差水質:從很臟或富含鐵錳的井水中抽取的井水,受洪水影響且未經沉淀的地面水,未經沉淀及生物處理的排水。

2.過濾精度選擇:
    選擇過濾器過濾精度即盤片,對保證盤式過濾器在整個水處理系統發揮應用的作用有著重要意義,只有選擇合理正確才能滿足后續的水質要求。下表為在常見的集中過濾用途時,推薦選擇的過濾精度。



過濾系統的應用

選擇過濾精度

生活飲用水預處理、各種生產工藝用水、噴嘴保護

50μ

循環水過濾、給水處理預過濾

100μ

中水處理、廢水處理

200μ



    原水水質及要求過濾后達到的精度以每小時產水量是選擇我們過濾系統的依據。
